2017/10/29

NFJ PCM5102A + Raspberry pi zero wでお気軽?オーディオ

先日到着したNFJのDAC PCM5101と5102

先週入手した Raspberry pi zero w の普段使い? の可能性を広げるため、今回は専用のオーディオインタフェースを取り付けてインターネットラジオを聴く!までを書きました。

内容は「NFJ製のラズパイ接続型DACを取り付けた感想」な中身です。

NFJ 製 I2S 接続型 DAC

Raspberry pi zero w にはオーディオ出力の端子がついていませんが、HDMI出力から音声も出力できますので、スピーカー付きのモニタ、TVに付ければ音楽を楽しむことができます。

また、USBオーディオインタフェースを使うことで、1000以内から音声を出力することができます。

なのですが、私がラズパイを購入したタイミングに良く利用する NFJから「★NFJ原点回帰第一号★」とうたった面白そうな製品が出たので、今回も勢いで購入してしまいました。

裏側のNFJ I2S のDAC

新商品 I2S入力 PCM510xA搭載 DAC完成基板記事
https://blogs.yahoo.co.jp/nfj_2009/38077162.html


この商品は使っているICの違いで3種類のラインナップがありますが、このうちPCM5101AとPCM5102Aの2つを購入しました。

  • (安価)PCM5100A SN比:100dB ダイナミックレンジ:100dB 全高調波歪:-90d
  • (標準)PCM5101A SN比:106dB ダイナミックレンジ:106dB 全高調波歪:-92dB
  • (上位)PCM5102A SN比:112dB ダイナミックレンジ:112dB 全高調波歪:-93dB

完成基盤としてこれらのDACが1000円前後で購入できる事にかつてキット製品が多かったNFJの原点回帰だなと感心しました♪


さて、届いた基盤を見ると、共通設計のため、基盤の印字等に違いがなく、1cm未満のICに記載された印字にて違いを確認するしかありません。でも欠点ではないです。
私はPOSCAで1とか2とか書いて見分け安くする工夫をしてみました。

PCM5101Aの基盤裏側

PCM5102Aの基盤裏側
表側の印字も共通のものなので

ICを直接みて判断します

このDACにはディップスイッチがついています。 何らかの設定ができるようですが、オーディオもラズパイも得意ではないので、ここはいじらずにそのままにしています。

スイッチは・・・

いじらない事に


Raspberry pi zero w への接続

このピンとラズパイのピンを接続します。

接続方法は、NFJの商品説明にあった接続例をそのままに接続しました。



アプリ(ディストリビューション)は Volumio2 を使いました

volumio2のひとまずの設定が終わり音だし成功まで
volmio2は(2017/10時点)ほとんどの設定を別のPC、スマホからブラウザ上で操作、設定を行う事ができます。また、Raspberry pi zero w の w は ワイヤレス付きモデルのため、LANの設定をはじめに設定する必要があるのですが、コレもワイヤレスポイントをvolumioが作ってくれているのでPCやスマホから「新しい無線LANを探す」して接続、設定を行うことで実現できるので、やり方が分かればそんなに苦労しないです。

※こった設定の場合は分かりませんが、 volumio2の設定で検索すると、設定をコマンド?入力する方法が紹介されているケースもあります。書かれた時期や、自分がやりたいことが合っているかの注意がより必要だなと思いました。

USBメモリに入れた音楽を楽しんだり

NFJ製 I2S [IIS] 入力DAC PCM510xAを使ってみて

今回できれば、PCM5101AとPCM5102Aの違いをじっくり聞き分けできればと思いましたが、しっかりしたものは分かりませんでした。
ソースがインターネットラジオだったり、256のAACだったりとハイレゾな音源はなかったりすることとが大きいですが、音が出た喜びの方が大きくて細かいことはいいかなと思ってしまったことによります。

なんとなくですが、どちらを買う?といわれれば音の響きはPCM5102の方が好みだったり、PCM5101Aは落ち着いた印象があるかもしれない程度しか気がつきませんでした。
どちらも同じような回路構成のため、DACチップの違いを楽しむにも簡単に半田ごてなしで楽しめるのでそれを目的に購入してもいい買い物だと思います。

また、追加するものなどを省いてますが、ラズパイzero w 本体とこのDACで3000円前後、ワイヤレスなしの場合はもっと安く高品質(と思う)音楽再生環境が構築できるので、お気軽工作としてもおすすめです。


Raspberry Pi 3 MODEL B 【RS正規流通品】
Raspberry Pi (2016-01-28)
売り上げランキング: 384
Amazon.co.jpで詳細を見る
ラズパイzeroはwありなしどちらも品薄(2017/10)です。セットものにするかラズパイ3がいいかもです


Sound Blaster X-Fi Go! Pro r2 Creative USBオーディオインターフェース SB-XFI-GPR2
クリエイティブ・メディア (2013-09-07)
売り上げランキング: 454
Amazon.co.jpで詳細を見る
しっかりしたUSBオーディオインタフェースですが、500円以内のでも十分だと思います。


サインスマート HIFI DAC サウンドカード モジュール I2Sインターフェース Raspberry Pi B+、2 Model B対応
サインスマート(SainSmart)
売り上げランキング: 31,565

2017/10/22

ラズパイデビューしました

フリスクより少しだけ大きいPC、Raspberry Pi Zero W 始めました


どうして使うことになったのかのお話

気にはなっていたもののなかなかできなかったことの一つに、puredataという主に音楽を音やMIDIを使って制御するソフトをちゃんと使ってみ事がありました。

このソフトはmacやwindowsでもしっかり動くしそれを使えばよいのですが、Raspberry Pi (以下ラズパイ)を使うことで、コンパクトな音源、エフェクターとして活用されている事を知って、テンションが上がりました。と言うのが理由です。

ですが、コレを実現するためにはいくつものハードルがあるので、少しずつ慌てずに進めていく事を書いていきます。
※途中で断念する可能性はたくさんあるかもです。

購入先は秋葉原にある千石電商

購入したのは秋葉原にある千石通商という、電子部品の聖地の一つ、実は購入するときは Raspberry Pi 3 というメジャーなものを購入しようとしたのですが、なかなか売り切れていることが多い(記事書いた時点)Raspberry Pi Zero W を動かすに必要なものも入っているセットになったスターターセットが売っていたので(あとは有線のキーボードとマウスのみ)こちらを購入しました。

ずっと売っているわけではなさそうなのでリンクではなくスクリーンショットを載せます

開封しました

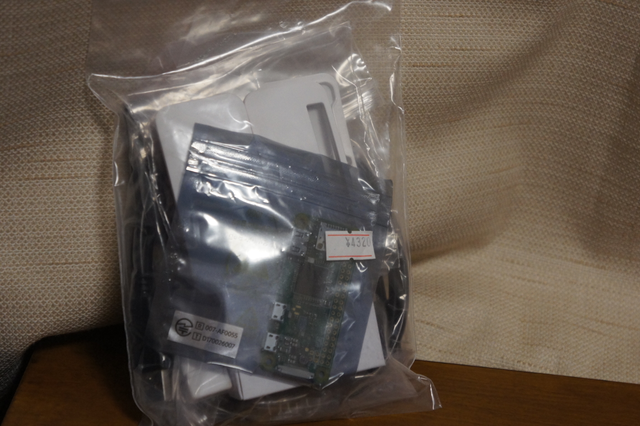

購入したスターターキット

スターターキットの中身
スターターキットの中身はざっとこんな感じです。

  • Raspberry Pi Zero W 本体(v1.1)
  • ラズパイに付けるピンヘッダー
  • 本体を入れる公式なケース
  • 8GBのOS入りmicroSDカード
  • HDMI変換ケーブル
  • micro→AのUSB変換ケーブル
  • 電源に使うUSBケーブル
  • ACアダプタ

これにモニタ、有線のキーボードとマウスを用意することで、ラズパイを使うことができます。

あと、USBポートが、実質1つなので、とりあえず安めの4ポートHUBを一つ購入しました。


はじめに半田付け(必須ではない)

本体にはピンヘッダーが付属しておらず、スターターキットに入っていたものを使いました。ラズパイゼロは、ピンヘッダー必須ではないようなので、自分で取り付ける必要があります。私はここに電子部品を接続していろいろ制御したいと思っているので、取り付けました。

ピンヘッダーをラズパイ本体に取り付け

半田付け開始直後、こんな感じで半田付け

ラズパイ公式ケースはふたが3種類ありますが、

必然的に使えるのはこの横長い穴が開いているものしか入りません



OS起動しない→最新のを使う→起動した

一通りの準備が終わったので、HDMIやら、USBの電源、USBのキーボード類を接続して緊張の電源オン。



が、数分たっても画面は真っ黒なまんま。壊しちゃったかと思いましたが、古いOSが入っていると起動しないこともあるようです。

ということで、いろいろなサイトを参考にしつつほとんどここのサイト通りに設定したことでようやくOSが起動しました。

Raspberry Pi ZeroとZero Wセットアップ 完全ガイド

ラズパイで使う標準的なOSのダウンロードに数時間かかってしまったので全体的にゆっくりだらだらと作業して半日かかってようやく起動するところまでいくことができました。

電源入れると緑のLEDが光りますが・・・

ケースに入れるとほとんど分かりません・・・
感動のラズパイ画面
このあとは、puredataをインストールして、安めのオーディオインタフェースを使ったテストまでいきましたので(下の動画の感じ)、次回はそのあたりを書く予定です。
