NFJ PCM5102A + Raspberry pi zero wでお気軽?オーディオ

先日到着したNFJのDAC PCM5101と5102

先週入手した Raspberry pi zero w の普段使い? の可能性を広げるため、今回は専用のオーディオインタフェースを取り付けてインターネットラジオを聴く!までを書きました。

内容は「NFJ製のラズパイ接続型DACを取り付けた感想」な中身です。

NFJ 製 I2S 接続型 DAC

Raspberry pi zero w にはオーディオ出力の端子がついていませんが、HDMI出力から音声も出力できますので、スピーカー付きのモニタ、TVに付ければ音楽を楽しむことができます。

また、USBオーディオインタフェースを使うことで、1000以内から音声を出力することができます。

なのですが、私がラズパイを購入したタイミングに良く利用する NFJから「★NFJ原点回帰第一号★」とうたった面白そうな製品が出たので、今回も勢いで購入してしまいました。

裏側のNFJ I2S のDAC

新商品 I2S入力 PCM510xA搭載 DAC完成基板記事
https://blogs.yahoo.co.jp/nfj_2009/38077162.html


この商品は使っているICの違いで3種類のラインナップがありますが、このうちPCM5101AとPCM5102Aの2つを購入しました。

  • (安価)PCM5100A SN比:100dB ダイナミックレンジ:100dB 全高調波歪:-90d
  • (標準)PCM5101A SN比:106dB ダイナミックレンジ:106dB 全高調波歪:-92dB
  • (上位)PCM5102A SN比:112dB ダイナミックレンジ:112dB 全高調波歪:-93dB

完成基盤としてこれらのDACが1000円前後で購入できる事にかつてキット製品が多かったNFJの原点回帰だなと感心しました♪


さて、届いた基盤を見ると、共通設計のため、基盤の印字等に違いがなく、1cm未満のICに記載された印字にて違いを確認するしかありません。でも欠点ではないです。
私はPOSCAで1とか2とか書いて見分け安くする工夫をしてみました。

PCM5101Aの基盤裏側

PCM5102Aの基盤裏側
表側の印字も共通のものなので

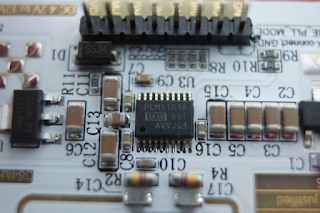

ICを直接みて判断します

このDACにはディップスイッチがついています。 何らかの設定ができるようですが、オーディオもラズパイも得意ではないので、ここはいじらずにそのままにしています。

スイッチは・・・

いじらない事に


Raspberry pi zero w への接続

このピンとラズパイのピンを接続します。

接続方法は、NFJの商品説明にあった接続例をそのままに接続しました。



アプリ(ディストリビューション)は Volumio2 を使いました

volumio2のひとまずの設定が終わり音だし成功まで
volmio2は(2017/10時点)ほとんどの設定を別のPC、スマホからブラウザ上で操作、設定を行う事ができます。また、Raspberry pi zero w の w は ワイヤレス付きモデルのため、LANの設定をはじめに設定する必要があるのですが、コレもワイヤレスポイントをvolumioが作ってくれているのでPCやスマホから「新しい無線LANを探す」して接続、設定を行うことで実現できるので、やり方が分かればそんなに苦労しないです。

※こった設定の場合は分かりませんが、 volumio2の設定で検索すると、設定をコマンド?入力する方法が紹介されているケースもあります。書かれた時期や、自分がやりたいことが合っているかの注意がより必要だなと思いました。

USBメモリに入れた音楽を楽しんだり

NFJ製 I2S [IIS] 入力DAC PCM510xAを使ってみて

今回できれば、PCM5101AとPCM5102Aの違いをじっくり聞き分けできればと思いましたが、しっかりしたものは分かりませんでした。
ソースがインターネットラジオだったり、256のAACだったりとハイレゾな音源はなかったりすることとが大きいですが、音が出た喜びの方が大きくて細かいことはいいかなと思ってしまったことによります。

なんとなくですが、どちらを買う?といわれれば音の響きはPCM5102の方が好みだったり、PCM5101Aは落ち着いた印象があるかもしれない程度しか気がつきませんでした。
どちらも同じような回路構成のため、DACチップの違いを楽しむにも簡単に半田ごてなしで楽しめるのでそれを目的に購入してもいい買い物だと思います。

また、追加するものなどを省いてますが、ラズパイzero w 本体とこのDACで3000円前後、ワイヤレスなしの場合はもっと安く高品質(と思う)音楽再生環境が構築できるので、お気軽工作としてもおすすめです。
